성분 Cu Si Fe Mn Mg Zn Al
함유량 1.5 ~ 3.5 9.0 ~ 12.5 1.3 이하 0.5 이하 0.3 이하 1.0 이하 81.4 이상
검사항목 검사규격 방법 / 기기 검사 주기 비고
화학성분 KSD 2331 SPCETRO - METER 1회 / LOT ALDCS8
균열/미성형/찍힘 검사기준서 육안 1회 / 2Hr
평탄도 0.5mm 이상 3차원 측정 5EA / LOT
하중시험 600kgf 2.0mm 하중 측정기 1회 / LOT
기포 5급 절단 검사 2EA / LOT 기포표준 결점판

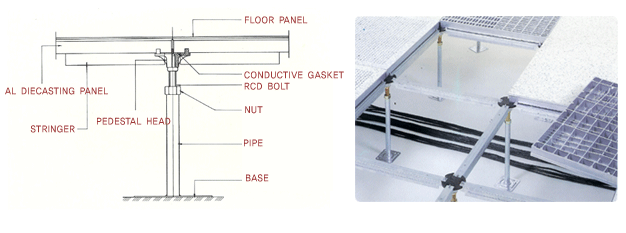

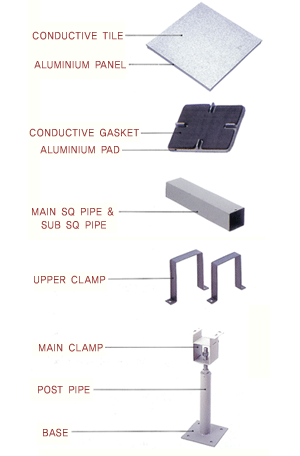

구분 품명 규격 재질 비고
일반형 헤드 AL 다목적 헤드 90*35H ALDC S8 Aluminium Diecasting
Steel 헤드 90*3.0T 냉간압연강판 SCP-1이상
일자헤드 90*37*2.0T 열간압연강판 SHP-1이상
지주 저상고용 22*1.4T
100*100*2.0T
냉간압연강판 SCP-1이상
열간압연강판 SHP-1이상
FFH 300미만
중상고용 25*1.4T
130*130*2.3T
FFH 300이상 600미만
고상고용 32*1.4T
150*150*3.2T
FFH 600이상
내진형 헤드 AL 헤드 80*80*80H ALDC S8 Aluminium Diecasting
지주 저상고용 34*3.2T
150*150*4.5T
KSD 3562
KSD 3503
FFH 500미만
고상고용 42.7*3.2T
200*200*6T
FFH 500이상
특수용 원자력
발전소용
TOP PLATE
ROD BOLT
POST

BASE PLATE
114*114*9.0T
1½*140ℓ
2″*SCH 80

200*200*9.0T
ASTM A36(KSC 3503)
ASTM A307(KSD 3503)
ASTM A53 S형 B등급
(KSD 3562)
ASTM A36(KSD 3503)
고하중
구조물용
POST

BASE PLATE
42.7~60.5*SCH 40
200*200*6.0T

ASTM A53 B등급
(KSD 3562)
ASTM A36(KSD 3503)

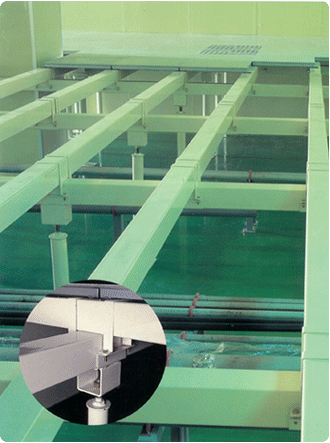

Clean Room및
고하중 구조물 공사

   데이터 처리센터· 크린룸· 병원 · 실험실 등
